Tagagawa ng AS/RS Racking

1. Konsepto at Depinisyon

Mga Automated Storage at Retrieval System (AS/RS) ay mga system na kinokontrol ng computer na awtomatikong naglalagay at kumukuha ng mga unit load — mga pallet, tote, tray, o karton — mula sa tinukoy na mga lokasyon ng imbakan sa loob ng isang racking structure. Hindi tulad ng mga semi-automated na system tulad ng shuttle racking o mobile racking, nagsasagawa ang AS/RS ng mga operasyon sa pag-iimbak at pagkuha nang walang direktang interbensyon ng tao sa storage zone. Ang system ay pinamamahalaan ng isang Warehouse Control System (WCS) o Warehouse Management System (WMS), na nagtatalaga ng mga lokasyon, naglalabas ng mga command ng paggalaw, at sumusubaybay sa imbentaryo sa real time.

Ang racking structure sa isang AS/RS installation ay layunin-built para tumpak na mag-interface sa automated retrieval machine — karaniwang isang stacker crane (Storage and Retrieval Machine, o SRM) o isang shuttle-based carrier. Ang mga dimensyon ng rack, tolerance ng riles, at katumpakan ng posisyon ng pag-load ay inengineered sa mas mahigpit na mga detalye kaysa sa mga manual na pinapatakbong system, dahil ang automated na makina ay umaasa sa positional repeatability kaysa sa paghatol ng operator.

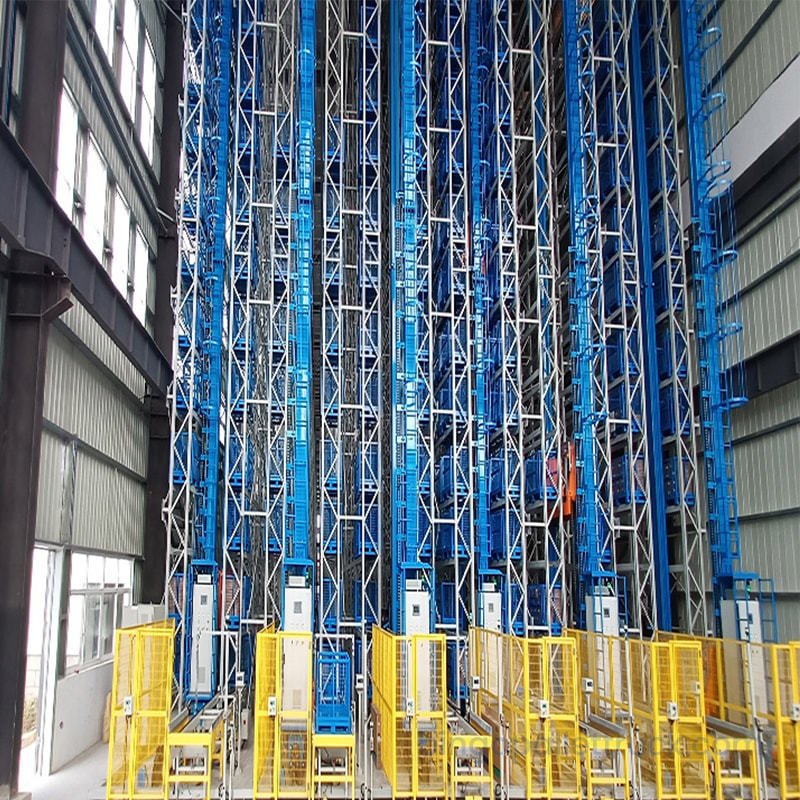

Ang mga pag-install ng AS/RS ay karaniwang matatagpuan sa mga high-bay na gusali na may malinaw na taas na 15–45 m, kahit na mayroong mga configuration sa lower-bay. Sa mga disenyo ng rack-supported building (RSB), ang rack structure mismo ang bumubuo sa pangunahing structural frame ng gusali, na ang panlabas na cladding ay direktang nakakabit sa rack uprights, na inaalis ang pangangailangan para sa isang hiwalay na istraktura ng gusali.

2. Mga Uri ng System

Unit Load AS/RS (Pallet-Level)

Hinahawakan ang mga full pallet o malalaking unit load. Gumagana ang isang stacker crane (SRM) sa isang nakapirming pasilyo sa pagitan ng dalawang hanay ng racking, naglalakbay nang pahalang sa isang floor rail at overhead guide rail habang ang isang lifting carriage ay gumagalaw nang patayo sa palo. Ang SRM ay nagpapalawak ng isang load handling device — karaniwang mga teleskopiko na tinidor o isang shuttle platform — upang magdeposito o kumuha ng papag mula sa anumang rack position sa aisle nito. Ang unit load AS/RS system ay ang pinakakaraniwang configuration sa high-bay automated warehouses.

Mini-Load AS/RS (Tote o Tray Level)

Hinahawakan ang mas maliliit na kargada gaya ng mga plastic na tote, tray, o karton kaysa sa mga full pallet. Gumagana ang mga mini-load crane sa mas mababang taas (karaniwang 4–15 m) at mas mataas kaysa sa mga unit load SRM, at karaniwang ginagamit sa pagtupad ng order, pag-iimbak ng mga piyesa, at mga operasyong e-commerce kung saan kinakailangan ang indibidwal na item o pagpili ng case mula sa mga tote.

Shuttle-Based AS/RS

Sa halip na isang solong SRM bawat pasilyo, maraming shuttle carrier ang gumagana sa bawat antas ng rack, na naglilipat ng mga load sa loob ng mga rack channel. Ang isang vertical lift module o elevator ay naglilipat ng mga shuttle at load sa pagitan ng mga antas. Ang mga sistemang AS/RS na nakabatay sa shuttle ay makakamit ng mas mataas na throughput kaysa sa mga configuration ng single-SRM sa pamamagitan ng pagpapatakbo ng maraming carrier nang sabay-sabay, at lalong ginagamit sa parehong pallet-level at tote-level na mga application.

Vertical Lift Modules (VLM) at Carousels

Ang mga VLM ay nakapaloob na mga automated storage unit kung saan ang mga tray ay iniimbak sa isang patayong column at kinukuha ng isang internal extractor sa isang ergonomic na pagbubukas ng access. Ang mga pahalang at patayong carousel ay umiikot sa mga istante upang dalhin ang mga item sa operator. Ginagamit ang mga system na ito para sa mas maliliit na produkto at kadalasang inilalagay sa loob ng mga kasalukuyang gusali sa halip na sa mga istrukturang high-bay na ginawa para sa layunin.

3. Mga Pangunahing Teknikal na Parameter

4. Mga Aplikasyon at Industriya

Ang mga pag-install ng AS/RS ay capital-intensive at nabibigyang katwiran kung saan nalalapat ang isa o higit pa sa mga sumusunod na kundisyon: napakataas na dami ng imbakan, mataas na kinakailangan sa throughput, makabuluhang mga layunin sa pagbabawas ng gastos sa paggawa, limitadong espasyo sa lupa o sahig, kontroladong-temperatura na kapaligiran, o mahigpit na mga kinakailangan sa katumpakan ng imbentaryo.

• Pamamahagi ng pagkain at inumin: Mataas-volume, high-velocity pallet operations na may mga kinakailangan sa pagkontrol ng temperatura. Binabawasan ng AS/RS ang parehong labor dependency at refrigerated aisle volume.
• Paggawa at pamamahagi ng parmasyutiko: Ang mahigpit na kontrol sa lot, pamamahala sa petsa ng pag-expire, at serialization traceability ay pinamamahalaan sa antas ng system, na ang bawat paggalaw ay awtomatikong naitala.
• Katuparan ng e-commerce: Ang mga sistemang AS/RS na nakabatay sa mini-load at shuttle ay nangangasiwa ng mga high-SKU, high-order-frequency na kapaligiran kung saan ang pagpili ng order ng goods-to-person (GTP) ay makabuluhang binabawasan ang oras ng paglalakbay at gastos sa paggawa.
• Automotive at pagmamanupaktura: Imbakan ng buffer ng mga bahagi at mga natapos na produkto na may tumpak na mga kinakailangan sa pagkakasunud-sunod para sa supply ng linya ng produksyon.
• Logistics ng third-party (3PL): Mga high-throughput distribution hub kung saan ang mga gastos sa paggawa, katumpakan, at throughput na mga SLA ay nagbibigay-katwiran sa pamumuhunan ng kapital sa automation.

5. Paghahambing sa Iba Pang Pallet Storage System

6. Mga Bentahe at Limitasyon

Mga kalamangan: napakataas na densidad ng imbakan, lalo na sa mga configuration ng gusali na sinusuportahan ng high-bay rack; buong pallet selectivity na may 100% na katumpakan ng imbentaryo na sinusubaybayan ng system; makabuluhang nabawasan ang pag-asa sa mga operator ng forklift sa storage zone, pagpapababa ng mga gastos sa paggawa at pag-aalis ng pagkakamali ng tao sa putaway at retrieval; 24-oras na kakayahan sa pagpapatakbo nang walang mga hadlang sa shift; pare-pareho ang mga oras ng pag-ikot anuman ang lalim o taas ng lokasyon ng imbakan; epektibo sa mga kapaligirang kinokontrol ng temperatura sa pamamagitan ng pagliit ng presensya ng tao at mga nauugnay na pagbubukas ng pinto.

Mga Limitasyon: ang pinakamataas na paunang pamumuhunan ng kapital ng anumang kategorya ng sistema ng imbakan ng papag; mga timeline ng proyekto na 12–36 na buwan mula sa disenyo hanggang sa pagkomisyon; nangangailangan ng matatag, mataas na kalidad na suplay ng kuryente at matatag na imprastraktura ng IT; anumang SRM o pagkabigo ng system ay sinuspinde ang pag-access sa apektadong pasilyo hanggang sa makumpleto ang pag-aayos — ang pagpaplano ng redundancy ay mahalaga; Ang standardization ng load unit ay ipinag-uutos — ang mga halo-halong o hindi naaayon sa mga uri ng papag ay nagdudulot ng mga error sa makina; Ang patuloy na pagpapanatili ay nangangailangan ng espesyalistang teknikal na kakayahan na karaniwang hindi available sa mga pangkalahatang pangkat ng pagpapatakbo ng warehouse.

7. Mga Madalas Itanong

Q: Ano ang isang rack-supported building (RSB) sa kontekstong AS/RS?
Ang gusaling sinusuportahan ng rack ay isang istraktura kung saan ang AS/RS racking ang bumubuo sa pangunahing istrukturang frame ng gusali. Ang panlabas na wall cladding, bubong, at proteksyon sa panahon ay direktang nakakabit sa rack uprights sa halip na sa isang hiwalay na balangkas ng gusali. Ang mga disenyo ng RSB ay karaniwan sa mga proyekto ng greenfield AS/RS habang inaalis nila ang gastos ng isang hiwalay na istraktura ng gusali, binabawasan ang oras ng pagtatayo, at na-optimize ang kaugnayan sa pagitan ng taas ng rack at dami ng gusali. Ang mga ito ay hindi angkop para sa pag-retrofit sa mga kasalukuyang gusali.

T: Anong mga pamantayan ng kalidad ng papag ang kinakailangan para sa pagiging tugma ng AS/RS?
Ang mga AS/RS system ay nagpapataw ng mas mahigpit na mga kinakailangan sa kalidad ng papag kaysa sa manually operated racking. Dapat na tumpak na tumugma ang mga pallet sa mga tinukoy na dimensyon (haba, lapad, taas, at configuration ng deck board), walang deformation o pinsala na makakaapekto sa pakikipag-ugnayan ng device sa paghawak ng load ng SRM, at matugunan ang rating ng pagkarga na tinukoy sa disenyo ng system. Ang mga non-conforming pallets ay tinatanggihan sa inbound conveyor bago pumasok sa AS/RS zone. Karamihan sa mga pag-install ay may kasamang awtomatikong dimensyon ng papag at istasyon ng pagsusuri ng timbang sa entry point ng system.

T: Paano kinakalkula ang throughput para sa isang unit load na AS/RS?
Ang throughput para sa isang solong SRM aisle ay karaniwang ipinapahayag sa pinagsamang mga cycle bawat oras — isang pinagsamang cycle ang isang storage at isang retrieval movement sa isang solong SRM trip. Nakadepende ang pinagsamang cycle throughput sa rack geometry (haba at taas ng pasilyo), bilis ng paglalakbay ng SRM, at istatistikal na pamamahagi ng mga lokasyon ng imbakan. Ang FEM 9.851 ay nagbibigay ng isang standardized na pamamaraan para sa pagkalkula ng AS/RS throughput sa ilalim ng tinukoy na mga kundisyon, na ginagamit sa panahon ng disenyo ng system upang i-verify na ang tinukoy na bilang ng mga SRM aisles ay nakakatugon sa kinakailangang throughput.

Q: Maaari bang palawakin ang isang AS/RS pagkatapos ng paunang pag-install?
Posible ang pagpapalawak ngunit dapat planuhin sa paunang yugto ng disenyo. Ang pagdaragdag ng mga pasilyo ng SRM ay nangangailangan ng mga karagdagang rack bay, mga extension ng floor rail, mga extension ng overhead na guide rail, at kapasidad ng software ng WCS. Sa mga gusaling sinusuportahan ng rack, ang pagpapalawak ng istruktura ay mas kumplikado kaysa sa mga maginoo na gusali. Ang pinakapraktikal na diskarte ay ang pagdidisenyo ng paunang sistema na may tinukoy na mga expansion zone at pre-engineer ang mga istrukturang koneksyon, kapasidad ng supply ng kuryente, at arkitektura ng WCS upang ma-accommodate ang mga pasilyo sa hinaharap nang hindi muling idisenyo ang core system.

T: Ano ang tungkulin ng isang WCS kumpara sa isang WMS sa isang AS/RS installation?
Ang isang Warehouse Management System (WMS) ay namamahala ng imbentaryo sa antas ng lohika ng negosyo — pamamahala ng order, pagtatalaga ng stock, at pag-uulat. Pinangangasiwaan ng Warehouse Control System (WCS) ang pisikal na kagamitan — nagdidirekta sa mga paggalaw ng SRM, pagruruta ng conveyor, at pagsubaybay sa pagkarga nang real time. Sa mga pag-install ng AS/RS, tumatanggap ang WCS ng mga gawain mula sa WMS at isinasalin ang mga ito sa mga tumpak na utos ng makina. Ang ilang mga modernong platform ay nagsasama ng WMS at WCS functionality sa isang pinag-isang sistema, habang ang iba ay pinananatili ang mga ito bilang hiwalay na mga layer na may tinukoy na mga interface.

8. Bingo Machinery at AS/RS

Ang Yancheng Bingo Machinery Equipment Co., Ltd. ay gumagawa at nagsu-supply ng warehousing at logistics equipment sa lahat ng racking, handling, at storage na mga kategorya. Bagama't ang mga AS/RS installation ay napaka-engineered system na nangangailangan ng mga dalubhasang automation integrator, ang heavy-duty racking component na bumubuo sa structural basis ng unit load AS/RS system — mga uprights, beams, at structural accessories — ay nasa loob ng racking product range ng Bingo, na ginawa sa internasyonal na mga pamantayan ng kalidad sa pamamagitan ng structured supply chain at proseso ng inspeksyon.

Sa mga warehousing environment na kinabibilangan ng parehong AS/RS automated zone at conventional manual storage area, sinusuportahan ng mas malawak na portfolio ng produkto ng Bingo ang manual handling perimeter: mga electric pallet truck at stacker para sa inbound receiving at outbound dispatch staging; plastic totes at crates na tugma sa mini-load na AS/RS tote na mga dimensyon para sa unitization ng mga kalakal; at stretch wrap at packing strapping para sa pag-secure ng load bago ang pagpasok ng system. Sinusuportahan ng hanay ng produkto na ito ang pinagsama-samang pagbili para sa mga pasilidad na nagpapatakbo ng AS/RS kasama ng mga nakasanayang imbakan at mga daloy ng trabaho sa pangangasiwa.

Yancheng Bingo Machinery Equipment Co., Ltd. · Sanggunian sa mga pamantayan: EN 15512, FEM 9.831, FEM 9.832, FEM 9.851, ISO 22166, RMI ANSI MH16.1
